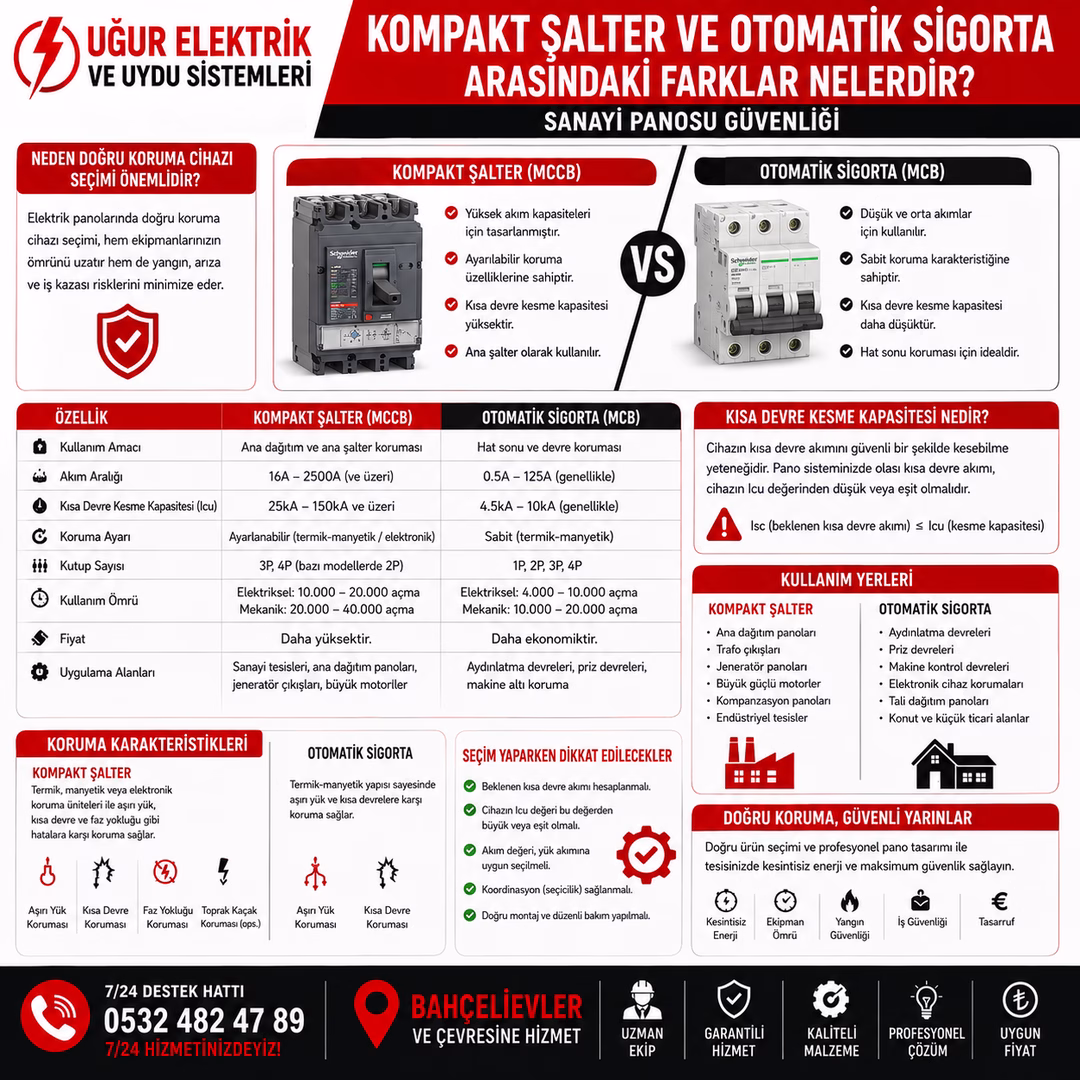

Alçak Gerilim Tesisatlarında Koruma Elemanlarının RolüElektrik panolarında aşırı yük ve kısa devre akımlarına karşı koruma sağlayan cihazlar, tesisatın büyüklüğüne ve çekilen akım seviyesine göre sınıflandırılır. Konut ve küçük işletmelerde modüler Otomatik Sigortalar (MCB - Miniature Circuit Breaker) kullanılırken; atölyeler, fabrikalar, plazalar ve apartman ana dağıtım panolarında Kompakt Şalterler (MCCB - Molded Case Circuit Breaker / Termik Manyetik Şalter - TMŞ) tercih edilir. Her iki donanım da devreyi koruma mantığına sahip olsa da elektriksel güç, dayanım kapasitesi ve mekanik gövde mimarisi açısından kritik teknik ayrışmalara sahiptir.Kompakt Şalter (MCCB) ile Otomatik Sigorta (MCB) KarşılaştırmasıTeknik ParametreOtomatik Sigorta (MCB / W-Otomat)Kompakt Şalter (MCCB / TMŞ)Nominal Akım Aralığı ($I_n$)Genellikle $0.5\text{ A} - 125\text{ A}$ arası$16\text{ A} - 1600\text{ A}+$ yüksek akımlarKısa Devre Kesme Kapasitesi ($I_{cu}$)$3\text{ kA}, 6\text{ kA}, 10\text{ kA}$ seviyesinde$18\text{ kA}, 36\text{ kA}, 50\text{ kA}, 70\text{ kA}+$ üzeriTermik / Manyetik Akım AyarıSabittir, kullanıcı tarafından değiştirilemezTermik ve manyetik eşikler kadranla ayarlanabilirUzaktan Açtırma ve AksesuarSınırlı yardımcı kontak desteğiŞönt açtırma bobini, düşük gerilim bobini, motor mekanizmasıGövde Yapısı ve DayanımStandart DIN rayına takılan modüler plastik kasaYüksek ark basıncına dayanıklı kalıplanmış döküm gövdeKullanım AlanıDaire içi tali linyeler, aydınlatma ve priz gruplarıAna dağıtım panoları, trafo çıkışları, ağır sanayi motorlarıNeden Sanayi ve Ana Panolarda Kompakt Şalter Şarttır?Yüksek Kısa Devre Dayanımı ($I_{cu}$): Trafoya veya ana dağıtım merkezine yakın noktalarda bir kısa devre oluştuğunda şebekeden binlerce amperlik enerji anlık olarak boşalır. Standart bir $6\text{ kA}$ otomatik sigorta bu devasa ark enerjisini kesemez; kontakları birbirine kaynar (yapışır) veya patlar. $36-50\text{ kA}$ kesme kapasiteli kompakt şalterler ise güçlü ark söndürme hücreleriyle devreyi milisaniyeler içinde güvenle izole eder.Hassas Yük Ayar Sahası: Motor kalkış akımları veya mevsimsel yük değişimlerinde kompakt şalterin üzerindeki termik ayar vidası (örneğin $0.7 - 1.0 \times I_n$) çevrilerek kablo kesitine ve motor nominal akımına tam uyumlu koruma eşiği belirlenir.Yangın Senaryosu ve Acil Durdurma Entegrasyonu: Kompakt şalterlere takılan "Şönt Açtırma Bobini" sayesinde bina yangın alarm santralinden veya acil durdurma (Emergency Stop) butonundan gelen sinyalle ana enerji saniyeler içinde uzaktan otomatik kestirilebilir.Doğru Şalter Seçimi ve Pano Montaj StandartlarıKablo Pabuçlama ve Tork Anahtarı: Kompakt şalterlerin bara ve kalın kablo bağlantılarında mutlaka standartlara uygun sıkmalı bakır pabuçlar kullanılmalı, cıvatalar üretici tork değerinde (Nm) tork anahtarıyla sıkılmalıdır; aksi halde gevşek kalan bara temasları aşırı ısınıp erir.Faz Ayırıcı Plakalar: Şalterin giriş ve çıkış klemensleri arasına fazlar arası ark atlamasını önleyen yalıtkan seperatör (faz bariyeri) plakalar eksiksiz takılmalıdır.Uğur Elektrik ve Uydu Sistemleri olarak, Bahçelievler ve çevre sanayi/ticari bölgelerinde ana dağıtım panosu montajı, kompakt şalter değişimi, termik-manyetik ayar kalibrasyonu ve kompanzasyon panosu revizyonlarını garantili mühendislik prensipleriyle yürütüyoruz.
