Şiddetli Rüzgar ve Fırtına Sonrasında Asma Germe Yapılarda Doğru Hareket Tarzı
Meydanlar, otel giriş kanopileri, amfi tiyatrolar, AVM açık alanları ve spor tesislerinde kullanılan asma germe membran yapılar; çift eğrilikli (hiperbolik paraboloid veya konik) formları sayesinde rüzgar ve yerçekimi kuvvetlerini çekme gerilmelerine dönüştürerek taşır. Bu felsefeyle tasarlanan mimari sistemlerde taşıyıcı çelik direkler, kenar sınır kabloları (border cables), paslanmaz mapa bağlantıları ve membran örtü sürekli dinamik bir ön çekme (pre-tensioning) gerilimi altında dengede durur. Ancak saatteki hızı 80-100 km'yi aşan sert fırtınaların, lodos darbelerinin ve mevsimsel sıcaklık genleşmelerinin ardından sistemin milimetrik gerilim dengesi bozulabilir. Kumaşta rüzgar eşliğinde başlayan gözle görülür bir çırpınma (fluttering), mapa cıvatalarından gelen metalik vuruntu sesleri veya çelik halatlardaki gözle görülür sarkmalar yapının yorulma (fatigue) sınırına yaklaştığının en net işaretleridir.
Böyle anlarda gergi liftinlerini (turnbuckle) bilinçsizce tek taraflı sonuna kadar sıkmak veya kumaşın altından rastgele profillerle destek atmaya çalışmak yapının hiperbolik statik dengesini sıfırlar ve membranın kenar fitil yuvalarından (keder kanalı) patlayarak yırtılmasına zemin hazırlar. Sistematik bir kontrol ve saha güvenliği protokolü izleyerek çelik bağlantı noktalarındaki gerilim kayıplarını tespit edebilir, kanopi salınımını sınırlandırabilir ve profesyonel asma germe ekibi sahaya intikal edene kadar alanı güvenliğe alabilirsiniz.

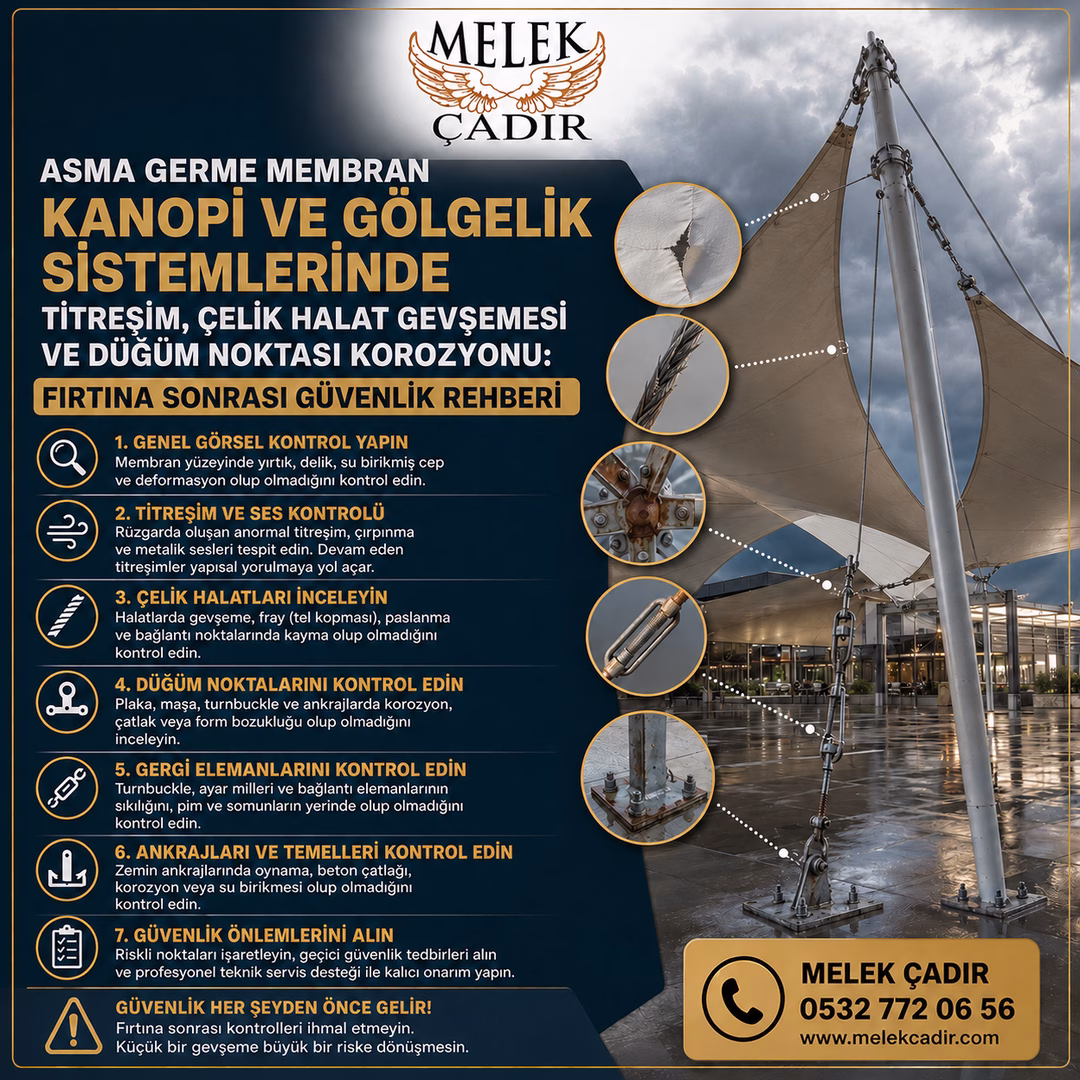

Fırtına Sonrası ve Periyodik Kontrollerde 5 Adımlı Acil Güvenlik Listesi
1. Adım - Sınır Çelik Halatlarını ve Liftin (Turnbuckle) Gergi Boşluklarını Denetleyin:
Asma germe sistemlerinde membranın kenar ceplerinden geçen yüksek mukavemetli paslanmaz veya galvanizli çelik sapan halatları, rüzgarın kaldırma kuvvetini ana kolonlara aktaran omurgadır. Fırtına sonrası ilk olarak zemin seviyesinde veya merdiven yardımıyla ulaşılabilen köşe liftin ayar mekanizmalarını inceleyin. Liftin gövdesini elinizle kavrayıp döndürmeye çalıştığınızda boşa dönüyorsa, kontra somunları gevşemiş veya halat plastik deformasyona uğrayarak uzamış demektir. Çelik halatın elinizle bastırdığınızda 2-3 cm'den fazla esnememesi gerekir. Her iki karşılıklı köşedeki liftinleri çelik keryepeleri gevşetmeden, tork anahtarı ile eşit tur sayısında sıkarak halatın boşluğunu alın; ancak tek bir köşeyi aşırı sıkarak çaprazdaki membran köşesini gerilim yırtılmasına maruz bırakmamaya özen gösterin.
2. Adım - Köşe Plakalarını, Mapa Cıvatalarını ve Korozyon Belirtilerini İnceleyin:
Membranın çelik direklere bağlandığı köşe üçgen plakaları (corner plates) ve buralara takılan omega kilitler, yapıdaki en yüksek kesme kuvvetine (shear stress) maruz kalan bileşenlerdir. Bu bağlantı noktalarında cıvata boyunlarında eğilme, delik etrafında ovalleşme, kaynak dikişlerinde mikro çatlaklar veya deniz tuzu/asit yağmurları kaynaklı paslanma (korozyon) olup olmadığını fener yardımıyla tarayın. Eğer mapa cıvatasının dişlerinde aşınma veya plaka üzerinde pas akıntısı görüyorsanız, rüzgar darbesi altında cıvatanın kesme yapma riski yüksektir. Böyle bir noktaya kesinlikle standart yapı market cıvatası takmayın; acil servis gelene kadar bağlantı plakasını yedek bir emniyet sapanı (şakıl) ile çelik direğin gövdesine sararak ikinci bir emniyet bağı oluşturun.
3. Adım - Membran Kumaşında Çırpınma (Fluttering) ve Dalgalanma Analizi Yapın:
Rüzgarlı havalarda asma germe membranın yüzeyini uzaktan gözlemleyin. Sağlıklı bir ön gerilime sahip membran rüzgar altında adeta rijit bir betonarme kabuk gibi sessiz durmalı, milimetrik esnemeler dışında dalgalanmamalıdır. Eğer kumaş rüzgar vurdukça yukarı-aşağı kamçı gibi vuruyor, bayrak gibi ses çıkarıyor veya orta bölgesinde gözle görülür bir çukurlaşma oluşuyorsa kumaş ön gerilimini tamamen kaybetmiş demektir. Bu dalgalanma kumaşın liflerini (polyester/fiberglass dokuma) içten içe kırar ve dakikalar içinde yüksek sürtünmeden dolayı kumaşın ortadan ikiye ayrılmasına yol açar. Çırpınmayı anlık olarak durdurmak için kanopinin altından rüzgarı bölecek geçici bariyerler oluşturun ve liftinlerden karşılıklı çekme uygulayarak kumaş yüzeyini gerdirin.
4. Adım - Kenar Keder Fitil Kanallarını ve Kumaş Kaynak Birleşimlerini Kontrol Edin:
Membranın çelik karkasla veya kenar borularıyla buluştuğu alüminyum keder raylarını ve sıcak kaynak çizgilerini yakından denetleyin. Özellikle kumaşın metal profillere girdiği fitil ağızlarında kumaşın sıyrılıp dışarı çıkmaya başladığı (fitil atması) noktalar var mı? Kumaşın PVC kaplamasının sıyrılarak altındaki beyaz taşıyıcı liflerin açığa çıkması, nemin liflere yürüyerek çürümeye yol açmasına sebep olur. Keder kanalından 5 cm dahi dışarı kaymış bir membran tespit ederseniz, o bölgeye rüzgar yükü binmemesi için keder rayının ön ve arka stoplama vidalarını sıkarak kumaşın ray boyunca tamamen sıyrılmasını engelleyin.
5. Adım - Çelik Direk Zemin Mafsal ve Ankraj Pabuçlarını Test Edin:
Asma germe yapıların çelik direkleri genellikle zemine mafsallı (küresel başlı) veya rijit ankraj pabuçları ile basar. Zemin flanşında yer alan M24-M30 sınıfı ağır yük ankraj cıvatalarının somunlarını kontrol edin. Zemin betonu ile çelik taban plakası arasındaki kaba harçta (grout) çatlama, ufalanma veya su birikintisi var mı? Eğer mafsal pimi yerinden oynamışsa veya taban plakası betondan 1-2 mm dahi yukarı kalkıyorsa, direk devrilme momentine girmiş demektir. Taban plakasının etrafına güvenlik emniyet şeridi çekerek yaya ve araç trafiğini derhal durdurun; ankraj somunlarını elinizdeki ağır lokma kollarıyla boşluğunu alacak kadar sıkarak sabitleyin.
Hangi Durumlarda Kesinlikle Profesyonel Membran Teknik Servisine Müdahale Ettirilmelidir?
Kullanıcı düzeyinde yapılacak somun sıkma ve görsel kontroller acil riskleri sınırlandırsa da, aşağıdaki yapısal problemler özel çekme krikoları, dinamometreler ve mühendislik müdahalesi gerektirir:
Sınır Çelik Halatlarında Tel Kopması ve Lif Ayrılması: Çelik halatın dış sargılarında tek bir telin dahi kırılıp dışarı fırlaması (kuş gözü açılması), halatın taşıma kapasitesini P oranında kaybettiğini gösterir. Sistem özel hidrolik krikolarla askıya alınmalı ve fabrikasyon presli paslanmaz halat grubu komple yenilenmelidir.
PTFE / PVC Membran Yüzeyinde Yırtık ve Gerilim Çatlakları: Membran yüzeyinde rüzgar veya darbe kaynaklı 10 cm'den büyük yırtılmalar oluştuğunda el yapıştırıcıları gerilimi taşıyamaz. Özel tırmanıcı dağcı teknisyenler veya sepetli vinç yardımıyla, kumaşın gerilimi geçici kemerlerle boşa çıkarılmalı ve yerinde endüstriyel sıcak hava kaynak tabancaları ile çift taraflı yapısal takviye kaynak yaması atılmalıdır.
Ana Taşıyıcı Çelik Direklerde Deformasyon ve Eksen Kayması: Çelik boru kolonların rüzgar momentiyle düşey ekseninden kaçması veya kaynaklı mafsal kulaklarında burulma oluşması durumunda; lazer ölçüm cihazlarıyla 3 boyutlu röleve alınmalı, vinç destekli eksen düzeltmesi ve ilave çelik takviye gömlekleri kaynatılmalıdır.
Dinamometrik Ön Gerilim Kaybı (Sistemik Gevşeme): Yıllar içinde tüm kumaşın elastik uzama sınırını aşarak formunu kaybetmesi durumunda yapının 3D statik modeli üzerinden hesaplanan yeni tork değerleriyle, her bir liftinin yük hücreleri (load cell) kullanılarak milimetrik olarak yeniden dengelenmesi şarttır.
